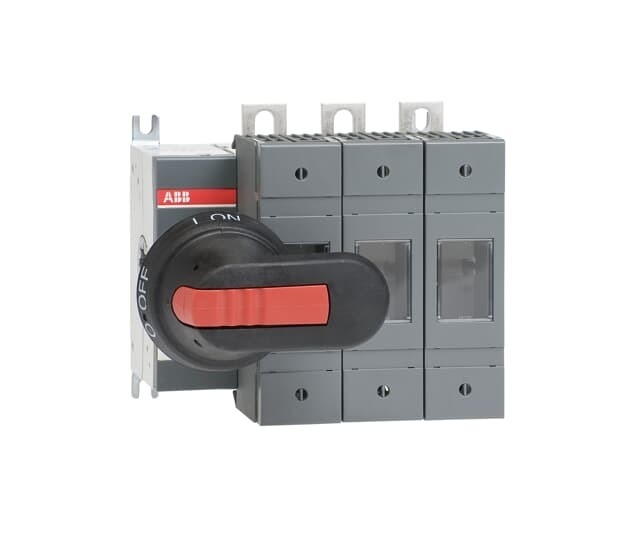

OS125GD03P 1SCA115639R1001 산업용 전력 관리용 단속 스위치

OS125GD03P

일반 정보

• 확장된 제품 종류:

  OS125GD03P

• 제품 ID:

  1SCA115639R1001

• EAN:

  6417019479774

• 카탈로그 설명:

  OS125GD03P 스위치 퓨즈

• 긴 설명:

  스위치 퓨즈, 전면 작동, 3 폴,03 (왼쪽), DIN,000,00손잡이와 샤프트 포함

• 순환적 가치

  • 양립 광물 보고 템플릿 (CMRT):

    9AKK108467A5658

  • 환경상품 선언 - EPD:

    1SCC311196D0201

  • REACH 선언:

    1SCC011021D0201

  • RoHS 정보:

    1SCC011020D0201

  • 독성물질 통제법 (TSCA):

    1SCC011025D0201

  환경 투명성

  • 환경상품 선언 - EPD:

    1SCC311196D0201

  주문

  • 최소 주문량:

    1개

  • 관세관리 번호:

    85365080

  • 원산지:

    핀란드 (FI)

  인기 있는 다운로드

  • 데이터 시트, 기술 정보:

    1SCC311013C0201

  • 지침 및 설명서:

    1SCC311037M0206

  • 환경상품 선언 - EPD:

    1SCC311196D0201

  크기

  • 제품 네트 너비:

    147mm

  • 제품 순 높이:

    140mm

  • 제품 순 깊이/길이:

    130mm

  • 제품 순중량:

    2.0351kg
    40.49파운드

  기술

  • 가등식 작동 전류 AC-21A (I)_e):

    (500V) 125A
    (690V) 125A

  • 가등식 작동 전류 AC-22A (I)_e):

    (500V) 125A
    (690V) 125A

  • 가등식 작동 전류 AC-23A (I)_e):

    (500V) 125A
    (690V) 125A

  • 가급적 작동 전력 AC-23A (P)_e):

    (220... 240V) 37kW
    (400V) 55 kW
    (415V) 55kW
    (500V) 75kW
    (690V) 110kW

  • 일반 공중 열 전류 (I)_제1회):

    Θ = 40 °C 125 A

  • 기존 열 전류 (I)_의):

    완전히 닫힌 125A

  • 등급 충동 저항 전압 (U)_imp):

    8kV

  • 가명 단열 전압 (U)_i):

    1000V

  • 가등식 작동 전압:

    주 회로 690V AC

  • 등급 단시간 전류 저전압을 견딜 수 있다 (I)_cw):

    1s 5 킬로 앰퍼 rms

  • 가등식 조건형 단회로 전류 (I)_nc):

    (690 V) 80 kA

  • 전력 손실:

    포스당 12W의 가명 작동 조건에서

  • 오염 정도:

    3

  • 핸들 타입:

    총기 손잡이와 샤프트 포함

  • 스위치 작동 메커니즘:

    03 (왼쪽)

  • 노선 터미널 위치:

    위쪽 - 아래쪽 - 아래쪽 - 위쪽

  • 피지 크기:

    NH000
    NH00

  • 피지 시스템:

    DIN

  • 작동 모드:

    전면 작동

  • 표준:

    IEC 60947-3

  • 장착형:

    베이스 장착

  • 폴란드인 수:

    3

  • 케이블 가로 절단:

    2.5... 25mm2

  • 터미널 타입:

    럭 터미널

  • 터미널 너비:

    20mm

  • 튼튼한 토크:

    15... 22 N·m

  • 등급 전류 (I)_n):

    주 회로 125A

  기술 UL/CSA

  • 튼튼한 토크:

    15... 22 N·m

  환경

  • RoHS 상태:

    EU 지침 2011/65/EU 및 2019년 7월 22일 수정 2015/863에 따라
