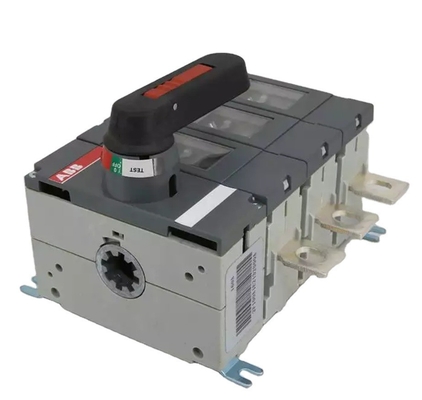

1SCA105475R1001 OS1250D03P 산업용 전력 시스템에 대한 단속 스위치 솔루션

OS1250D03P

일반 정보

• 확장된 제품 종류:

  OS1250D03P

• 제품 ID:

  1SCA105475R1001

• EAN:

  6417019394206

• 카탈로그 설명:

  OS1250D03P 스위치 퓨즈

• 긴 설명:

  스위치 퓨즈, 전면 작동, 3 폴,03 (왼쪽), DIN,4손잡이와 샤프트 포함

• 순환적 가치

  • 양립 광물 보고 템플릿 (CMRT):

    9AKK108467A5658

  • REACH 선언:

    1SCC011021D0201

  • RoHS 정보:

    1SCC011020D0201

  • 독성물질 통제법 (TSCA):

    1SCC011025D0201

  주문

  • 최소 주문량:

    1개

  • 관세관리 번호:

    85365080

  • 원산지:

    핀란드 (FI)

  인기 있는 다운로드

  • 데이터 시트, 기술 정보:

    1SCC311013C0201

  • 지침 및 설명서:

    1SCC311022M0207

  크기

  • 제품 네트 너비:

    429mm

  • 제품 순 높이:

    356mm

  • 제품 순 깊이/길이:

    366mm

  • 제품 순중량:

    27.861kg
    61.42파운드

  기술

  • 가등식 작동 전류 AC-21A (I)_e):

    (380... 415 V) 1250 A
    (500V) 1250A
    (690V) 1250A

  • 가등식 작동 전류 AC-21B (I)_e):

    (500V) 1250A
    (690V) 1250A

  • 가등식 작동 전류 AC-22A (I)_e):

    (380... 415 V) 1250 A

  • 가등식 작동 전류 AC-22B (I)_e):

    (500V) 1250A
    (690V) 1250A

  • 가등식 작동 전류 AC-23A (I)_e):

    (380... 415 V) 1000A

  • 가등식 작동 전류 AC-23B (I)_e):

    (500V) 1000A
    (690V) 1000A

  • 가급적 작동 전력 AC-23A (P)_e):

    (220... 240 V) 315 kW
    (400V) 560kW
    (415V) 560kW
    (500V) 710kW
    (690V) 1000kW

  • 일반 공중 열 전류 (I)_제1회):

    Θ = 40 °C 1250 A

  • 기존 열 전류 (I)_의):

    완전 폐쇄 1000A

  • 등급 충동 저항 전압 (U)_imp):

    12kV

  • 가명 단열 전압 (U)_i):

    1000V

  • 가등식 작동 전압:

    주 회로 690V AC

  • 등급 단시간 전류 저전압 (I) 을 견딜 수 있습니다._cw):

    1s 40 킬로 앰퍼 rms

  • 가등식 조건형 단회로 전류 (I)_nc):

    (690 V) 80 kA

  • 전력 손실:

    정규 작동 조건에서 전극당 110W

  • 오염 정도:

    3

  • 핸들 타입:

    총기 손잡이와 샤프트 포함

  • 스위치 작동 메커니즘:

    03 (왼쪽)

  • 노선 터미널 위치:

    위쪽 - 아래쪽 - 아래쪽 - 위쪽

  • 피지 크기:

    NH4

  • 피지 시스템:

    DIN

  • 작동 모드:

    전면 작동

  • 표준:

    IEC 60947-3

  • 장착형:

    베이스 장착

  • 폴란드인 수:

    3

  • 터미널 타입:

    럭 터미널

  • 터미널 너비:

    50mm

  • 튼튼한 토크:

    50... 75 N·m

  • 등급 전류 (I)_n):

    주 회로 1250A

  기술 UL/CSA

  • 튼튼한 토크:

    50... 75 N·m

  환경

  • RoHS 상태:

    EU 지침 2011/65/EU 및 2019년 7월 22일 수정 2015/863에 따라

  • 독성물질 통제법 (TSCA):

    1SCC011025D0201

  인증서 및 선언서

  • CCC 인증서:

    CCC OS1200-1250 2015.pdf

  • 적합성 선언 - CE:

    1SCC311127D2703

  • REACH 선언:

    1SCC011021D0201

  컨테이너 정보

  • 패키지 레벨 1 단위:

    상자 1개

  • 패키지 레벨 1 너비:

    394mm
    15.51 이내

  • 패키지 레벨 1 깊이 / 길이:

    534mm
    210.02인치

  • 패키지 레벨 1 높이:

    368mm
    14.49인치

  • 패키지 레벨 1 총 무게:

    30.1kg
    66.36파운드

  • 패키지 레벨 1 EAN:

    6417019394206
