상세 정보 |
|||
| 차단 용량: | 1P - B - 6A | 정량 전압: | 220V |
|---|---|---|---|
| 가속 전류: | 6A | BCD 곡선: | 비 |
| 막대기의 수: | 1 | 종류: | SH201-B6 |
제품 설명
일반 정보
* 확장된 제품 유형:SH201-B6
* 제품 ID:2CDS211001R0065
* EAN:4016779630580

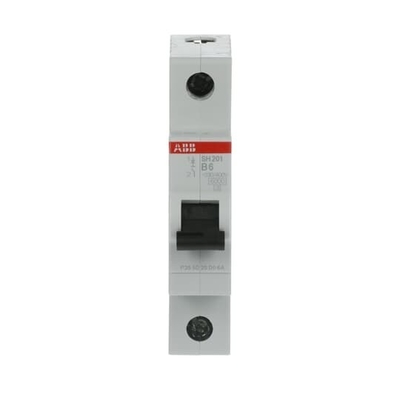

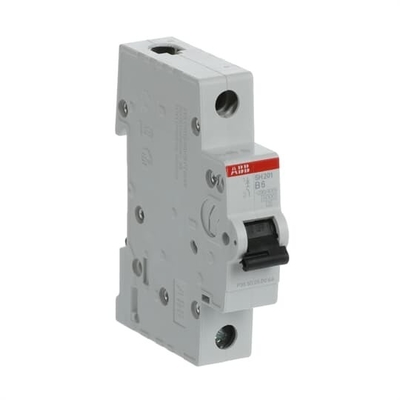

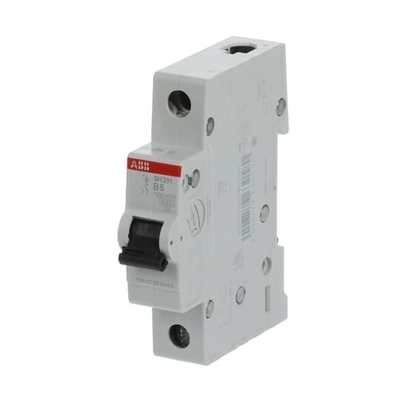

* 카탈로그 설명:SH201-B6 소형 회로 차단기 - 1P - B - 6 A
* 긴 설명:콤팩트 홈 SH200 소형 차단기는 전류를 제한합니다. 그들은 두 가지 다른 트리핑을 가지고 있습니다.
장치는 과부하 보호에 대한 지연 열 트립 메커니즘과 단장 보호에 대한 전자 기계적 트립 메커니즘입니다. 그들은 다른 특성으로 제공됩니다 (B,C), 구성 (1P,1P+N,2P,3P,3P+N,4P), 끊기 용량 (230/400 V AC에서 최대 6 kA) 및 명소 전류 (최고 40 A). 모든
제품군 SH200의 MCB는 IEC/EN 60898-1을 준수하여 주거용 용도로 사용할 수 있습니다.

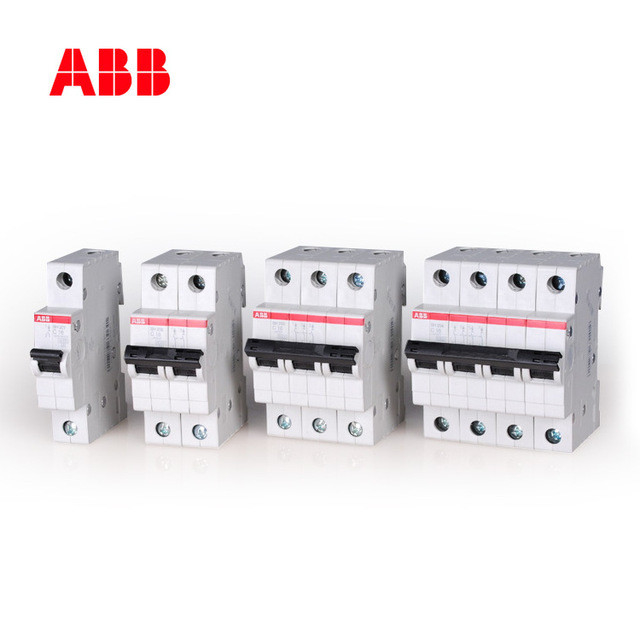

ABB마이크로 서킷 브레이커 SH200 시리즈
기술
* 표준:IEC/EN 60898-1
* 트리핑 특성:B
* 가등식 작동 전압: IEC 60898-1 230 / 400 V AC
* 작동 전압:최대 (내용도 포함) 253V AC
최소 12V AC
* 등급 단열 전압 (Ui):IEC/EN 60664-1 440 V에 따라
* 등급 충동 저항 전압 (Uimp):4 kV
2000m 5kV
해수면 6.2kV
* 다이 일렉트릭 테스트 전압:50/60 Hz, 1 분: 2 kV
* 입력 전압 타입:AC
* 등급 전류 (인): 6A
* 가시 단회로 용량: ((AC) 6 kA
(230 / 400 V AC) 6 kA
* 가등급 조건형 단회로 전류 (Inc): ((230 V) 6 kA
(400V) 6kA
* 등급 주파수 (f): 50 / 60 Hz
* 전력 손실: 2W
정규 작동 조건에서 전극당 2W
* 전원 공급 연결: 임의
* 연락 위치 표시: ON / OFF
* 에너지 제한 클래스:3
* 전기 내구성: 200000 AC 사이클
* 기계적 내구성: 2000 사이클
* 폴란드인 수:1
* 보호받는 폴란드인 수:1
* 초전압 범주:III
* 제품군:SH200
튼튼한 토크:2 N·m
* 액추에이터 타입: 트오글
* 스크루 터미널 타입: 케이지 터미널
* 액추에이터 표시: I / O
* 액추에이터 재료: 단열 그룹 II, 검은색, 밀폐
* 가구 재료: 단열 그룹 II, RAL 7035
* DIN Rail에 장착:TH35-15 (35 x 15 mm 장착 레일) IEC 60715에 따라
IEC 60715에 따라 TH35-7.5 (35 x 7.5 mm 장착 레일)
* 장착 위치: 어떤 위치
* 추천 스크루 드라이버:Pozidriv 2
* 액세서리 사용 가능:
* 연결 용량: 전도기 25 / 25 mm2
융통성: 0.75... 16mm2
유연 0.75... 16mm2
딱딱 0.75... 25 mm2
0.75... 25 mm2로 뻗은
* 설치 크기:DIN 43880 1에 따라
* 터미널 타입: 스루브 터미널
환경
* 대기 온도: -25... +55 °C
보관 -40... +70 °C
* 기준 대기 온도:30 °C
* 보호 수준:IP20
커버 IP40
* 오염 정도:2
* 환경 조건: 28 회로
55 °C / 90-96 %
그리고 25 °C / 95-100 %
* IEC 60068-2-6: 5g에 따른 진동 저항, 부하 0.8 인치로 5... 150... 5 Hz에서 20 회로
* IEC 60068-2-27:25g / 2 충격 / 13 ms에 따른 충격 저항
* RoHS 상태:EU 지침 2011/65/EU 및 수정 2015/863에 따라 2019년 7월 22일
* 환경 정보:2CDK400030D0201
* REACH 선언:9AKK107492A1906
크기
* 모듈 간격의 폭:1
* 제품 네트 너비:17.5mm
* 제품 순 높이: 85mm
* 제품 직물 깊이 / 길이:69mm
* 제품 순중량:0.125kg
* 스톨 네트 웨이트:0.125kg
* 내장 깊이 (t2): 69mm
컨테이너 정보
* 패키지 레벨 1 단위: 상자 10 개
* 패키지 레벨 1 너비: 92mm
* 패키지 레벨 1 높이:80mm
* 패키지 레벨 1 깊이 / 길이:183 mm
* 패키지 레벨 1 총 무게:1.29kg
* 패키지 레벨 1 EAN:4016779630580
* 패키지 레벨 2 단위: 카튼 120개
* 패키지 레벨 2 너비: 275mm
* 패키지 레벨 2 높이:210mm
* 패키지 레벨 2 깊이 / 길이:395 mm
* 패키지 레벨 2 총 무게:16 kg
* 패키지 레벨 2 EAN:4016779988148
주문
* 최소 주문량: 1개
* 관세 통격 번호:85362010
* 전자 번호 (핀란드):3210967
* 원산지:독일 (DE)
인증서 및 선언서 (문서 번호)
인증 기관:EN
IEC
* 적합성 선언 - CE:2CDK400607D2703
* 환경 정보:2CDK400030D0201
* 지침 및 설명서:2CDS207105P0001
* REACH 선언:9AKK107492A1906
* RoHS 정보:2CDK400030D0201
인기 있는 다운로드
* 데이터 시트, 기술 정보:2CSC400030D0202
* 지침 및 설명서:2CDS207105P0001
분류
* ETIM 7:EC000042 - 소형 차단기 (MCB)
* ETIM 8:EC000042 - 소형 차단기 (MCB)
* EPLAN 카탈로그 트리:전기 공학 / 보호 장치 / 일반
* EPLAN 기능 정의:회로 차단기 / 단일 회로 차단기 / 회로 차단기 1_2
* WEEE 범주:5작은 장비 (외부 차원 50cm 이상)
* WEEE B2C / B2B: 비즈니스에서 비즈니스
* CN8:8536 20 10
* UNSPSC:39121603
* eClass:V11.0: 27141901
* IDEA 곡성 카테고리 코드 (IGCC):4897 >> 소형 차단기
* 물체 분류 코드:F
* 표준:IEC/EN 60898-1
* 트리핑 특성:B
* 가등식 작동 전압: IEC 60898-1 230 / 400 V AC
* 작동 전압:최대 (내용도 포함) 253V AC
최소 12V AC
* 등급 단열 전압 (Ui):IEC/EN 60664-1 440 V에 따라
* 등급 충동 저항 전압 (Uimp):4 kV
2000m 5kV
해수면 6.2kV
* 다이 일렉트릭 테스트 전압:50/60 Hz, 1 분: 2 kV
* 입력 전압 타입:AC
* 등급 전류 (인): 6A
* 가시 단회로 용량: ((AC) 6 kA
(230 / 400 V AC) 6 kA
* 가등급 조건형 단회로 전류 (Inc): ((230 V) 6 kA
(400V) 6kA
* 등급 주파수 (f): 50 / 60 Hz
* 전력 손실: 2W
정규 작동 조건에서 전극당 2W
* 전원 공급 연결: 임의
* 연락 위치 표시: ON / OFF
* 에너지 제한 클래스:3
* 전기 내구성: 200000 AC 사이클
* 기계적 내구성: 2000 사이클
* 폴란드인 수:1
* 보호받는 폴란드인 수:1
* 초전압 범주:III
* 제품군:SH200
튼튼한 토크:2 N·m
* 액추에이터 타입: 트오글
* 스크루 터미널 타입: 케이지 터미널
* 액추에이터 표시: I / O
* 액추에이터 재료: 단열 그룹 II, 검은색, 밀폐
* 가구 재료: 단열 그룹 II, RAL 7035
* DIN Rail에 장착:TH35-15 (35 x 15 mm 장착 레일) IEC 60715에 따라
IEC 60715에 따라 TH35-7.5 (35 x 7.5 mm 장착 레일)
* 장착 위치: 어떤 위치
* 추천 스크루 드라이버:Pozidriv 2
* 액세서리 사용 가능:
* 연결 용량: 전도기 25 / 25 mm2
융통성: 0.75... 16mm2
유연 0.75... 16mm2
딱딱 0.75... 25 mm2
0.75... 25 mm2로 뻗은
* 설치 크기:DIN 43880 1에 따라
* 터미널 타입: 스루브 터미널
환경
* 대기 온도: -25... +55 °C
보관 -40... +70 °C
* 기준 대기 온도:30 °C
* 보호 수준:IP20
커버 IP40
* 오염 정도:2
* 환경 조건: 28 회로
55 °C / 90-96 %
그리고 25 °C / 95-100 %
* IEC 60068-2-6: 5g에 따른 진동 저항, 부하 0.8 인치로 5... 150... 5 Hz에서 20 회로
* IEC 60068-2-27:25g / 2 충격 / 13 ms에 따른 충격 저항
* RoHS 상태:EU 지침 2011/65/EU 및 수정 2015/863에 따라 2019년 7월 22일
* 환경 정보:2CDK400030D0201
* REACH 선언:9AKK107492A1906
크기
* 모듈 간격의 폭:1
* 제품 네트 너비:17.5mm
* 제품 순 높이: 85mm
* 제품 직물 깊이 / 길이:69mm
* 제품 순중량:0.125kg
* 스톨 네트 웨이트:0.125kg
* 내장 깊이 (t2): 69mm
컨테이너 정보
* 패키지 레벨 1 단위: 상자 10 개
* 패키지 레벨 1 너비: 92mm
* 패키지 레벨 1 높이:80mm
* 패키지 레벨 1 깊이 / 길이:183 mm
* 패키지 레벨 1 총 무게:1.29kg
* 패키지 레벨 1 EAN:4016779630580
* 패키지 레벨 2 단위: 카튼 120개
* 패키지 레벨 2 너비: 275mm
* 패키지 레벨 2 높이:210mm
* 패키지 레벨 2 깊이 / 길이:395 mm
* 패키지 레벨 2 총 무게:16 kg
* 패키지 레벨 2 EAN:4016779988148
주문
* 최소 주문량: 1개
* 관세 통격 번호:85362010
* 전자 번호 (핀란드):3210967
* 원산지:독일 (DE)
인증서 및 선언서 (문서 번호)
인증 기관:EN
IEC
* 적합성 선언 - CE:2CDK400607D2703
* 환경 정보:2CDK400030D0201
* 지침 및 설명서:2CDS207105P0001
* REACH 선언:9AKK107492A1906
* RoHS 정보:2CDK400030D0201
인기 있는 다운로드
* 데이터 시트, 기술 정보:2CSC400030D0202
* 지침 및 설명서:2CDS207105P0001
분류
* ETIM 7:EC000042 - 소형 차단기 (MCB)
* ETIM 8:EC000042 - 소형 차단기 (MCB)
* EPLAN 카탈로그 트리:전기 공학 / 보호 장치 / 일반
* EPLAN 기능 정의:회로 차단기 / 단일 회로 차단기 / 회로 차단기 1_2
* WEEE 범주:5작은 장비 (외부 차원 50cm 이상)
* WEEE B2C / B2B: 비즈니스에서 비즈니스
* CN8:8536 20 10
* UNSPSC:39121603
* eClass:V11.0: 27141901
* IDEA 곡성 카테고리 코드 (IGCC):4897 >> 소형 차단기
* 물체 분류 코드:F
